首頁各類時計產品音叉表晶,KDS晶振,DT-261音叉表晶,2*6mm插件晶振,1TD060DHNS006
- 編號：72612540
- 頻率：28KHZ－100KHZ

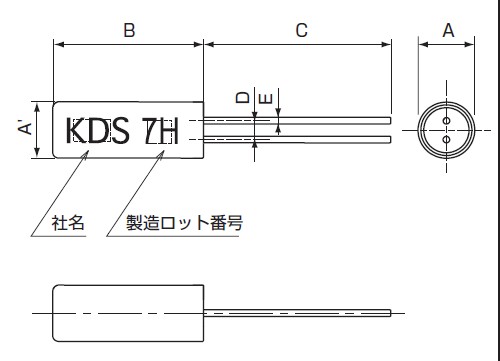

- 尺寸：6.0*2.0詳細瀏覽PDF文檔
音叉表晶,KDS晶振,DT-261音叉表晶,2*6mm插件晶振,1TD060DHNS006
小型,薄型,輕型的表面貼片音叉型晶體諧振器,"1TD060DHNS006"具有優良的耐熱性,耐環境特性,可發揮優良的電氣特性,符合RoHS規定,滿足無鉛焊接的回流溫度曲線要求,金屬外殼的使用使得產品在封裝時能發揮比陶瓷外殼更好的...
航欄(14).jpg)
KDS晶振,DT-261音叉表晶,2*6mm插件晶振,32.768KHz千赫子時鐘晶體,"1TD060DHNS006"其本身主要應用在時鐘控制產品,或者是控制模塊,主要給時鐘芯片提供一個基準信號,其主要各項功能還得看應用何種產品.本產品具有小型,薄型,輕型的貼片晶振表面型音叉式石英晶體諧振器,產品具有優良的耐熱性,耐環境特性,可發揮晶振優良的電氣特性,符合RoHS規定.
.gif)
| 規格參數 | DT-261 | |
| 頻率范圍 | 32.768KHZ | |
| 負載電容 | 12.5pF | |
| 振蕩功率 | 0.2 uW(1.0 uW max) | |
| 周波數許容偏差 | ± 20 × 10-6(at 25℃) | |
| 直列抵抗 | 90KΩ max | |
| 二次溫度系數 | -0.04 ×10-6/℃2 max | |
| 存儲溫度 | -20~+70℃ | |
| 工作溫度 | -10~+60℃ | |
| 并列電容 | 1.2 pF typ | |
.gif)
如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,"1TD060DHNS006"反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：
方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.
方法2：采用小電阻（RR）的晶體.
方法3：使用鎘和CG的不等價的設計.
我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
.jpg)
自1959年成立以來,我們?cè)诖笳婵湛偸谴_保全球消費者的信任通過提供產品滿足需要投身于更大的復雜性,"1TD060DHNS006"在我們的“依賴”的三個哲學:“可靠的人”“可靠的產品,”和“可靠的公司.“作為一個全球石英設備制造商,我們努力幫助實現新一代電子社會,更方便、更舒適,通過開發水晶設備對全球環境友好.
基于我們的座右銘“高質量的產品,合理的價格,準時交貨,“我們建立了一種高效的生產系統,以確保穩定供應水晶設備,同時保持高質量.大真空的綜合生產系統,從開發、切割和拋光的合成石英晶體成品——使我們能夠迅速滿足全球客戶的需求.我們將繼續支持下一代技術作為主要石英設備制造市場提供高滿意度的質量、成本和交付.
