- 編號：42831563
- 頻率：156.25MHz
- 尺寸：2.5×2.0×0.74mm
X1G0059010008|日本愛普生差分貼片晶振|進口有源晶振
SG2520VGN石英晶體振蕩器,X1G0059010008晶振,日本愛普生晶振,LVDS差分貼片晶振,進口有源晶振,2520mm晶振,小體積晶振,頻率156.25MHz,電壓2.5V,工作溫度-40~105°C,頻率穩定性50ppm,無鉛環保晶振,低功耗晶振,智能影音系...
.jpg)
X1G0059010008|日本愛普生差分貼片晶振|進口石英晶體振蕩器 ,SG2520VGN石英晶體振蕩器,X1G0059010008晶振,日本愛普生晶振,LVDS差分貼片晶振,進口有源晶振,2520mm晶振,小體積晶振,頻率156.25MHz,電壓2.5V,工作溫度-40~105°C,頻率穩定性50ppm,無鉛環保晶振,低功耗晶振,智能影音系統晶振,便攜式多媒體設備晶振,服務器與存儲系統晶振.
X1G0059010008|日本愛普生差分貼片晶振|進口石英晶體振蕩器特點：
●頻率范圍:25MHz ~ 500MHz
●電源電壓:1.8 V(僅限LVDS) / 2.5 V/ 3.3 V類型
●頻率公差:±25 × 10-6，±50 × 10-6
●工作溫度:-40°C至+85°C，-40°C至+105°C
●功能:輸出使能(OE)或待機(S′T′)
●相位抖動:最大50 fs(391 MHz < o≤500 MHz, VCC = 2.5 V, 3.3 V)
.gif)
X1G0059010008|日本愛普生差分貼片晶振|進口有源晶振參數表
| 項目 | 符號 | 規格說明 | 條件 |
| 額定頻率 | f_nom | 156.25MHz | 請聯系我們以便獲取其它可用頻率的相關信息 |
| 電源電壓 | Vcc | 2.5V | |
| 儲存溫度 | T_stg | -55℃~+125℃ | 裸存 |
| 工作溫度 | T_use | -40℃~ +105℃ | |
| 頻率公差（標準） | f_tol | ±50 ppm | +25℃,超出標準的規格說明請聯系我們以便獲取相關信息 |
| 電流消耗 | f_tem | 25mA Max |
25 MHz ≤ fo < 212 MHz
|
| 禁用電流 | I_dis | 20mA Max | OE=GND |
| 對稱性（占空比） | SYM | 45%~55% | 在輸出交叉點 |
| 輸出電壓 | VOD | 250mV to 450mV |
Differential output voltage,VOD1, VOD2
Offset voltage, VOS1, VOS2
|
| VOS | 1.15V to 1.35V | ||
| 輸出負載條件 | L_LVDS | 100Ω |
Connected between OUT and OUT
|
| 輸入電壓 | VIH | 70%Vcc Min |
OE or ST terminal
|
| VIL | 30%Vcc Max | ||
| 上升下降時間 | tr/tf | 0.35ns Max |
LVDS:20 % - 80 % differential output peak to peak
|
| 起始時間 | t str | 10ms Max | Time at minimum supply voltage to be 0 |
| 相位抖動 | tpj | 60fs Max |
156 MHz < fo ≤ 212 MHz
|
.gif)

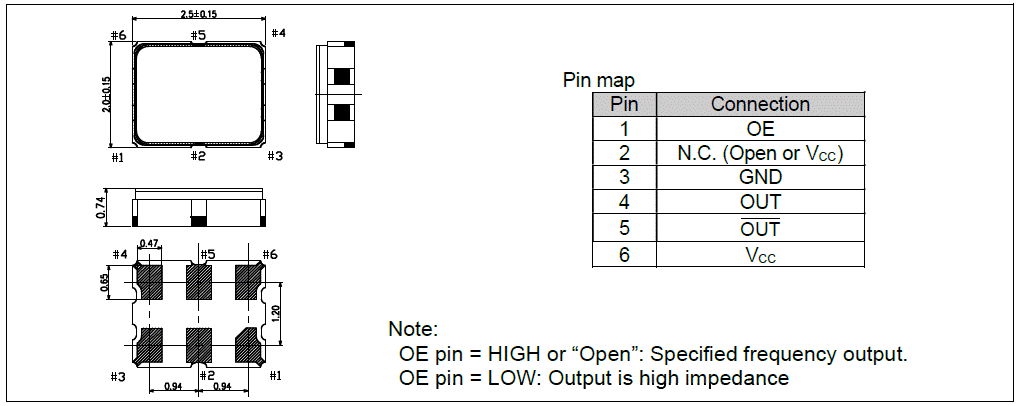

X1G0059010008|日本愛普生差分貼片晶振|進口有源晶振 尺寸圖
| 編碼 | 型號 | 頻率 | LxWxH/尺寸 | 輸出方式 | 電源電壓 | 工作溫度 |
| X1G0058810001 | SG2520EGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
| X1G0058810002 | SG2520EGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
| X1G0058810003 | SG2520EGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LV-PECL | 2.375 to 2.625 V | -40 to 85 °C |
| X1G0058810005 | SG2520EGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LV-PECL | 3.135 to 3.465 V | -40 to 105 °C |
| X1G0059010001 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 85 °C |
| X1G0059010002 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 85 °C |
| X1G0059010003 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V | -40 to 85 °C |
| X1G0059010004 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 105 °C |
| X1G0059010006 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V | -40 to 85 °C |
| X1G0059010007 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 105 °C |
| X1G0059010008 | SG2520VGN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V | -40 to 105 °C |
| X1G0059210001 | SG2520EHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LV-PECL | 3.135 to 3.465 V | -40 to 85 °C |
| X1G0059410001 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 85 °C |
| X1G0059410002 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V | -40 to 85 °C |
| X1G0059410003 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 105 °C |
| X1G0059410004 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 85 °C |
| X1G0059410005 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 105 °C |
| X1G0059410006 | SG2520VHN | 155.520000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 85 °C |
| X1G0059410007 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 85 °C |
| X1G0059410008 | SG2520VHN | 174.703000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V | -40 to 85 °C |
| X1G0059410009 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.375 to 2.625 V | -40 to 105 °C |
| X1G0059410010 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 3.135 to 3.465 V | -40 to 85 °C |
| X1G0059410011 | SG2520VHN | 156.250000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 85 °C |
| X1G0059410603 | SG2520VHN | 400.000000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.970 to 3.465 V | -40 to 85 °C |
| X1G0059410604 | SG2520VHN | 400.000000 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 2.970 to 3.465 V | -40 to 85 °C |
| X1G0059410605 | SG2520VHN | 467.529297 MHz | 2.50 x 2.00 x 0.84 mm | LVDS | 1.710 to 1.890 V | -40 to 85 °C |
.gif)
