Epson低相噪差分輸出F系列VCXO振蕩器入手準備資料
　　エプソン水晶デバイス日本精工愛普生株式會社成立幾十年來,為世界范圍內的用戶提供超過30億顆的晶體和振蕩器產品,并且還在不斷的研發新的型號,面向不同的客戶群體,也有專門的針對性方案.愛普生晶振公司開發了多款LVDS,LV-PECL差分輸出的振蕩器,而且分為好幾種類型,主要有SPXO差分,VCXO差分,OCXO差分,TCXO差分等,其中VCXO晶振的差分輸出系列是比較有名且料號較多的.
愛普生F系列VCXO主要特征:
　　頻率范圍:25-500MHz
　　超低抖動:80fsrms.最大12kHz–20MHz@245.76MHz
　　出色的抗振性:2.0ppb/G20-200Hz
　　集成LDO,可實現出色的PSNR
　　有兩種尺寸:5x3.2mm和3.2x2.5mm

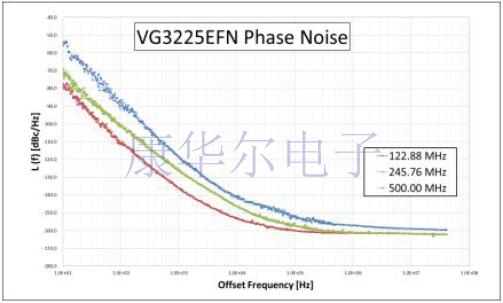

相位噪聲數據表

偏移頻率	載波(振蕩器)頻率
偏移頻率	122.88MHz	245.76MHz	500.00MHz*1
10Hz	-77dBc/Hz	-69dBc/Hz	-56dBc/Hz
100Hz	-111dBc/Hz	-101dBc/Hz	-88dBc/Hz
1kHz	-136dBc/Hz	-126dBc/Hz	-119dBc/Hz
10kHz	-154dBc/Hz	-146dBc/Hz	-142dBc/Hz
100kHz	-160dBc/Hz	-157dBc/Hz	-152dBc/Hz
1MHz	-162dBc/Hz	-161dBc/Hz	-157dBc/Hz
10MHz	-162dBc/Hz	-162dBc/Hz	-159dBc/Hz
40MHz	-162dBc/Hz	-162dBc/Hz	-160dBc/Hz

*500MHz-1250MHz正在開發中

　　愛普生晶振的VG5032xFN和VG3225xFNVCXO系列專為5G無線基礎設施和高性能網絡應用而設計,以非常小的封裝實現了業界最佳的相位噪聲.愛普生的F系列包括下一代集成LDO,允許工程師節省電力、空間和成本.F系列繼續利用愛普生的光刻晶體成型技術,提供卓越的抗振性和電信質量可靠性.
　　愛普生的VG5032xFN和VG3225xFNVCXOs非常適合蜂窩基站、無線和毫米波無線電、數據中心交換機、光互連、電纜基礎設施以及測試和測量設備.愛普生的F系列利用愛普生的高品質晶體制造工藝和下一代集成LDO集成電路設計,提供同類最佳的相位噪聲.
優點:
　　低相位噪聲
　　高頻
　　體積小
　　集成LDO
　　支持105℃低功耗
高頻,低相位噪聲:
　　為了實現極低的相位噪聲,愛普生的F系列VCXO使用HFF(高頻基波)晶體和由愛普生設計和制造的獨特的低噪聲石英晶體振蕩器IC.基本晶體避免了由第三泛音設計引起的問題.
基本晶振可靠性:
　　愛普生(Epson)的HFF(高頻基波)晶體將基波晶體的可靠振蕩與第三諧波的高頻相結合.愛普生使用光刻MEMS蝕刻工藝來制造具有出色工藝控制能力的倒置臺面,并獲得具有良好機械特性的高頻.由于EpsonHFF晶體以基本模式振蕩,因此它們不會遭受第三泛音設計常見的模式跳躍,活性下降和冷啟動問題.

愛普生HFF技術

出色的抗振性:
　　愛普生的HFF晶體比第三泛音晶體要厚得多.HFF框架充當加強筋,增加了剛性模量,從而保護了共振結構免受低頻振動的影響.愛普生獨特的高剪切模量安裝座進一步保護了諧振器免受振動.
集成LDO提高電源噪聲抑制能力:
　　愛普生的F系列VCXO晶體振蕩器包括一個集成的LDO,可改善寬頻率范圍內的電源抑制,包括開關調節器常用的頻率.這簡化了電源設計并節省了電路板面積.

產品	尺寸	輸出	頻率	諧振器類型
VG3225EFN	3.2x2.5x1.05	LV-PECL	25-250MHz	高頻基波
VG5032EFN	5.0x3.2x1.3	LV-PECL	25-250MHz	高頻基波
VG3225VFN	3.2x2.5x1.05	LVDS	25-250MHz	高頻基波
VG5032VFN	5.0x3.2x1.3	LVDS	25-250MHz	高頻基波

小尺寸:
　　多輸入多輸出技術要求每張無線網卡增加信道數量,愛普生的F系列VCXOs采用3.2mmx2.5mm封裝,以適應密集設計.
擴展溫度范圍:
　　對于室外設備、沒有冷卻風扇的設計和非常密集的設計,愛普生的F系列VCXO差分晶振支持高達+105℃的工作溫度.
訂購選項:
　　愛普生的F系列VCXO有五種選擇:
　　頻率:25-250MHz
　　輸出類型:低壓PECL或LVDS
　　封裝尺寸:5.0x3.2x1.4或3.2x2.5x1.05
　　溫度范圍:-40~+105℃或-40~+85℃
　　絕對拉力范圍:20ppm或50ppm
　　運行經驗(輸出使能)極性:高電平有效或低電平有效
　　通過以上詳細的信息和采購的選項,相信大家可以選擇出合適的產品,石英晶體振蕩器類型的主要參數有封裝尺寸,電源電壓,輸出方式,頻率,頻率穩定度等,有的客戶也有額外的要求,比如工作溫度,低相位噪聲,阻抗等.越是精確的參數越能找到精準的晶振,如今壓控振蕩器的制造技術越來越高超先進,只要選擇正規的廠家和供應商,工藝和品質方面就無需擔心.
