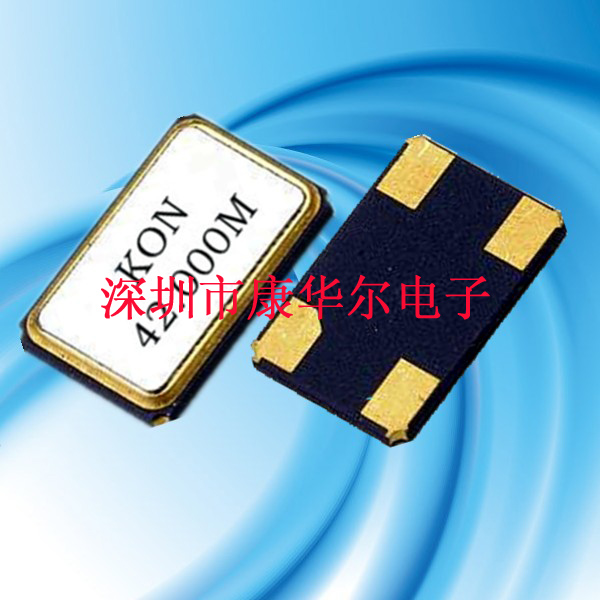

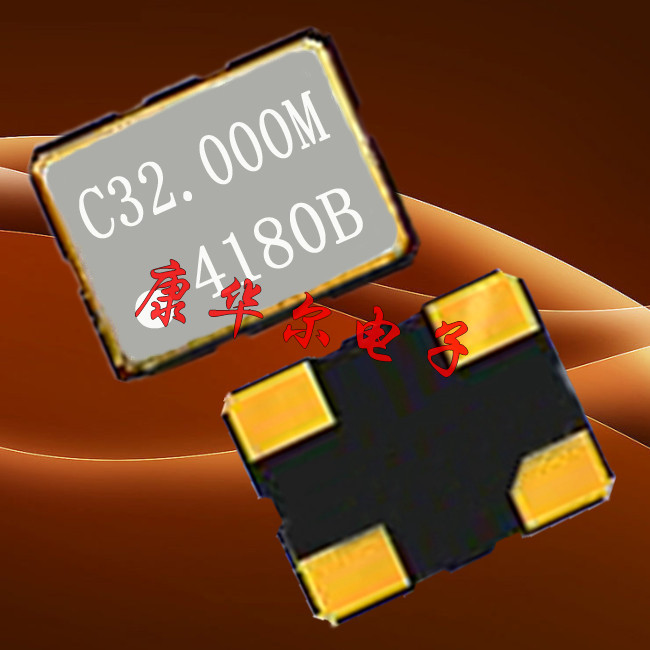

康華爾企業所有生產的貼片晶振都必須嚴格的經過30幾道工序才能完成出廠，以下9大項是成品檢測的國際標準。
人工培植石英晶體，在經過高壓釜人工種植石英晶棒，取出晶棒，首先對晶棒定向，在對晶棒切割，在把切割下來的晶片定向，在對石英晶片的厚度分選，對晶片的粗磨，在對晶片的中磨，在精細磨，對晶片改園，切割磨邊，滾筒道邊，對晶片腐蝕，在對晶片頻率分選，早期晶片頻率分選都是靠人工，現在都是投入機器自動分選了，經過這么多道復雜的工序，這樣晶片的制作算是全部完成了。我們在來看看對石英晶振的成品生產過程，首先對晶片清洗，在對晶片鍍銀，上架點膠，在對晶片進行微調，測試，除濕，壓封，絕緣，老化，老化完之后在測試，激光印字，包裝，在經過這些工序之后，這樣就算是一顆完整的石英晶振了。

產品檢測性能，以下是各項測試指標與特性：
1：http://m.wftv100.com晶振產品自由跌落從75cm高度自由跌落到30mm后硬木版上,跌落三次滿足電器性能規定
2：產品震動頻率10~55Hz.振幅0.75mm,X`Y`Z方向各震動30分鐘滿足電器性能規定
3：引出端強度拉力:固定震蕩器主體,沿引腳軸向施加0.9Kg拉力,保持30±5秒.彎曲:引腳端頭懸掛450g的重物,彎曲90°,時間2~3秒,以相同速度返回原位置,再反向操作一次.引腳無撥出或斷裂現象

4：密封性將石英晶體諧振器浸在酒精中,加壓3Kg/cm2,時間五分鐘，測量引腳與基座間絕緣電阻>500M?(DC100V)
5：可焊性從引腳末端至底部2~2.5mm放入235℃±5℃的焊槽內,時間2±0.5秒.沾錫面>90%,頻率變化≤±10ppm。
6：耐焊接熱從引腳末端至底部2~2.5mm處放入350℃±10℃的焊槽內,時間3.5±0.5秒外觀無異常,滿足電器性能規定。
7：溫度循環將石英晶體振蕩器放置在高低溫箱中,將溫度設置在-10℃,溫度到達后保持30分鐘,再將溫箱升溫到+60℃,保持30分鐘,這是一個循環,再將溫箱降溫到-10℃,開始下一個循環,如此循環三次外觀無損傷,滿足電器性能規定
8恒定濕熱在40±3℃,RH90%±2%,放置48小時,取出后恢復2小時外觀無異常,滿足電器性能規定
9：石英晶振在經過高溫老化85℃±2℃老化240小時,取出后常溫下恢復2小時外觀無異常,滿足電器性能規定
